Какъв е дебитът на отоплителните колектори?
Като опитен доставчик на отоплителни колектори, срещнах множество запитвания относно капацитета на потока на тези основни компоненти в отоплителните системи. Разбирането на капацитета на потока е от решаващо значение за осигуряване на ефективна и ефективна работа на всяка отоплителна система. В тази публикация в блога ще разгледам концепцията за дебита, факторите, които влияят върху него и как да определите подходящия дебит за вашите специфични нужди от отопление.
Разбиране на капацитета на дебита
Капацитетът на дебита, в контекста на нагревателните колектори, се отнася до обема течност (обикновено вода или смес вода-гликол), който може да премине през колектора за единица време. Обикновено се измерва в литри в минута (L/min) или галони в минута (GPM). Дебитът на отоплителния колектор е критичен параметър, тъй като пряко влияе на топлинната мощност и разпределението в отоплителната система.
Отоплителният колектор действа като разпределителен център за горещата вода или отоплителната течност в системата. Той разделя входящия поток на множество клонове, всеки от които захранва различен отоплителен кръг, като контури на подово отопление или радиатори. Дебитът на колектора трябва да бъде достатъчен, за да отговори на изискванията на всички свързани вериги, като същевременно поддържа подходяща температура и налягане.
Фактори, влияещи върху капацитета на дебита
Няколко фактора могат да повлияят на капацитета на потока на нагревателния колектор. Разбирането на тези фактори е от съществено значение за избора на правилния колектор за вашата отоплителна система.
Размер на тръбата
Диаметърът на тръбите, свързани към колектора, играе важна роля при определяне на дебита. По-големите тръби обикновено позволяват по-висок дебит, тъй като предлагат по-малко съпротивление на потока на течността. Например, колектор, свързан към 20 mm тръби, обикновено ще има по-висок капацитет на потока от този, свързан към 16 mm тръби.
налягане
Налягането в отоплителната система също влияе върху дебита. По-високото налягане може да накара повече течност през колектора и свързаните вериги. Важно е обаче да се отбележи, че има граници на налягането, което един колектор може да издържи. Превишаването на препоръчителното налягане може да доведе до течове, повреда на колектора или други компоненти в системата.
Брой клонове
Броят на разклоненията или вериги, свързани към колектора, може да повлияе на капацитета на потока. Всеки допълнителен клон добавя съпротивление на потока, намалявайки общия дебит. Следователно, колектор с повече разклонения може да изисква по-висок капацитет на потока, за да осигури адекватно захранване на всички вериги.
Вискозитет на флуида
Вискозитетът на отоплителната течност, който се влияе от фактори като температура и наличието на добавки, също може да повлияе на дебита. По-вискозните течности предлагат повече съпротивление на потока, което води до по-нисък дебит. Например смес от вода и гликол, използвана в по-студен климат, може да има по-висок вискозитет от чистата вода, което изисква колектор с по-висок капацитет на потока.
Определяне на подходящия дебит
За да определите подходящия капацитет на потока за вашия отоплителен колектор, трябва да имате предвид специфичните изисквания на вашата отоплителна система. Ето стъпките, които трябва да следвате:
Изчислете топлинния товар
Първата стъпка е да изчислите топлинния товар на вашата отоплителна система. Това включва определяне на количеството топлина, необходимо за поддържане на желаната температура в пространството. Трябва да се вземат предвид фактори като размера на района, нивата на изолация и външната температура. Можете да използвате софтуер за изчисляване на топлинния товар или да се консултирате с отоплителен инженер, за да извършите точно това изчисление.
Определете скоростта на потока на верига
След като сте изчислили топлинния товар, можете да определите необходимия дебит за всеки отоплителен кръг. Това може да стане с помощта на формулата:
Дебит (L/min) = Топлинно натоварване (kW) / (Специфичен топлинен капацитет на водата (kJ/kg°C) x Температурна разлика (°C) x Плътност на водата (kg/L))
Например, ако имате топлинен товар от 5kW, температурна разлика от 10°C и приемем, че специфичният топлинен капацитет на водата е 4,186 kJ/kg°C и плътността на водата е 1 kg/L, необходимият дебит ще бъде:
Дебит = 5 / (4,186 x 10 x 1) = 0,119 L/s или 7,14 L/min
Обобщете дебита
След като изчислите дебита за всяка верига, трябва да ги сумирате, за да определите общия дебит, необходим за колектора. Този общ дебит трябва да се използва като основа за избор на колектор с подходящ дебит.
Нашата гама от отоплителни колектори
В нашата компания предлагаме широка гама от отоплителни колектори, за да отговорим на разнообразните нужди на нашите клиенти. НашитеКолектор за подово отоплениее проектиран специално за системи за подово отопление, като осигурява ефективно разпределение на топла вода към множество контури. Предлага се в различни конфигурации и размери, за да отговори на различните системни изисквания.
За тези, които предпочитат по-проста настройка, нашатаКолектор за подово отопление без помпапредлага рентабилно решение. Този колектор е подходящ за системи, където не е необходима помпа или където съществуващата система вече има инсталирана помпа.

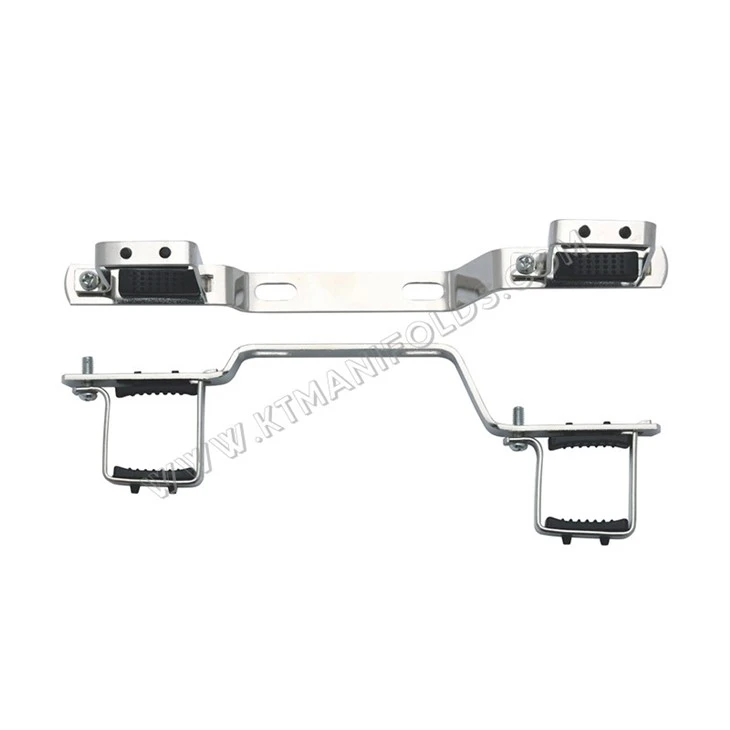

Ние също така предоставямеРезервни части за колектор за подово отоплениеза да осигурите дългосрочна надеждност и ефективност на вашата отоплителна система. Нашите резервни части са с високо качество и са проектирани да бъдат лесно заменяеми, свеждайки до минимум времето за престой в случай на проблеми.
Свържете се с нас за вашите нужди от отоплителен колектор
Изборът на правилния отоплителен колектор с подходящ дебит е от решаващо значение за ефективната работа на вашата отоплителна система. Ако не сте сигурни кой колектор е най-подходящ за вашето приложение или имате нужда от допълнителна помощ при изчисленията на дебита, нашият екип от експерти е тук, за да ви помогне.
Имаме богат опит в отоплителната индустрия и можем да ви предоставим професионални съвети и насоки. Независимо дали сте собственик на жилище, монтажник на отопление или изпълнител, ние можем да предложим персонализирани решения, за да отговорим на вашите специфични изисквания.
Не се колебайте да се свържете с нас за повече информация или да обсъдим вашите нужди от отоплителен колектор. Очакваме с нетърпение да работим с вас, за да гарантираме, че вашата отоплителна система работи по най-добрия начин.
Референции
- ASHRAE Наръчник по основи. Американско дружество на инженерите по отопление, охлаждане и климатизация.
- Ръководство CIBSE C: Отопление, вентилация и климатизация. Сертифицирана институция за инженери по строителни услуги.
- Техническа документация на производителя за отоплителни колектори.
